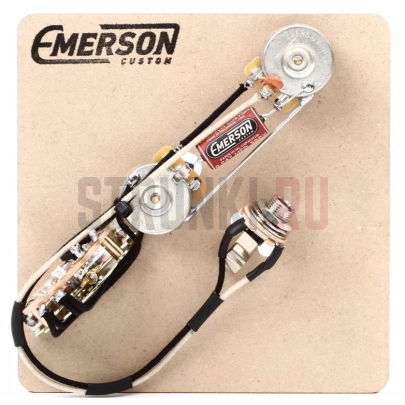

Готовый темброблок EMERSON 3-WAY ESQUIRE PREWIRED KIT 500 E3-R-500K

Готовый темброблок EMERSON 3-WAY ESQUIRE PREWIRED KIT

Данный темброблок отличается тремя положениями переключателя и наличием потенциометров Emerson Pro, обладающих довольно широкими возможностями настройки.

Особенности и характеристики:

• 1-я позиция (только громкость) отлично подходит для регулировки тона.
• Переключитесь на 2-ю позицию (Стандартная громкость и тон) и настройте ручку тона по своему вкусу, чтобы получить достаточную разницу между тоном 1-й позиции и тоном фиксированного конденсатора 3-й позиции.
• 3-я позиция (Volume & Fixed Capacitor) оснащена бумажно-масляным конденсатором емкостью 0,0022 мкФ, который позволяет добиться несколько специфического звучания (модификация Eldred), не зависящий от регулятора тембра. Звук становится более темным и насыщенным обертонами.

Оснащен проводом типа 22 AWG винтажного типа. Паяные соединения к входному разъему изолированы термоусадкой для обеспечения долговечности.

Внимание: если вы устанавливаете его на гитару с потенциометрами метрических размеров, вам, возможно, придется расширить отверстия в дете или в пикгарде, чтобы вставить потенциометры немного большего размера, соответствующие требованиям США.

Комплектация:

(2) Потенциометр CTS с длиной вала 0,375 дюйма (3/8 дюйма) = 9.5 мм 250 kOm
(1) 3-позиционный переключатель Oak Grigsby
(1) 1/4-дюймовый моно разъем джек Switchcraft
(1) 0,022 мкФ Emerson Paper in Oil Capacitor (для нормального тона, позиция № 2)
(1) Конденсатор 0,0047 мкФ (для фиксированного тона, позиция №3)
(1) Потенциометр громкости
Схема подключения
