Распайка звукоснимателей – одна из самых часто-проводимых процедур над гитарой. Как минимум, необходимо будет припаять отвалившийся проводок, а как максимум – заменить звукосниматель.
Учитывая, что схем распайки, типов звукоснимателей и гитар бесчисленное множество, для проведения грамотной распайки необходимо понимание своих собственных действий.
Именно поэтому команда Струнки.ру подготовила для вас серию статей, которая поможет вам разобраться в основах распайки звукоснимателей.
Всё, что нужно знать рядовому гитаристу, так это то, что своими катушками звукосниматель принимает сигнал от возмущения электрического поля, на которое влияют колеблющиеся струны.
Однако, для того, чтобы был сигнал (т.е. звук), необходимо создать разницу потенциалов (или напряжение) между началом и концом провода в катушке.
Предлагаем рассмотреть подключение гитарного звукоснимателя типа Single. Для начала необходимо получить сигнал, припаяв два провода от звукоснимателя к гитарному гнезду. В нашем случае чёрный провод идёт на «землю», а белый – «сигнал».
В результате мы получим звукосниматель, который невозможно отрегулировать по громкости или отрезать лишние частоты. Тем не менее, он работает и звучит, хоть и посредственно.

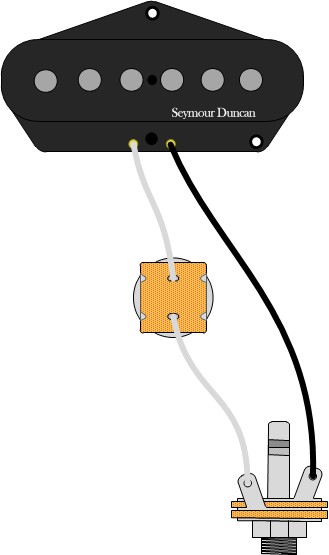

Что можно сделать еще? В цепь можно добавить так называемся Kill Switch – переключатель (или кнопка), который одним нажатием включает или выключает звук. Казалось бы, можно поставить переключатель на сигнал (белый провод) и дело в шляпе.
Однако, в таком случае мы получим страшный шум из помех, как если бы включили комбоусилитель с кабелем без подключённой в него гитары.

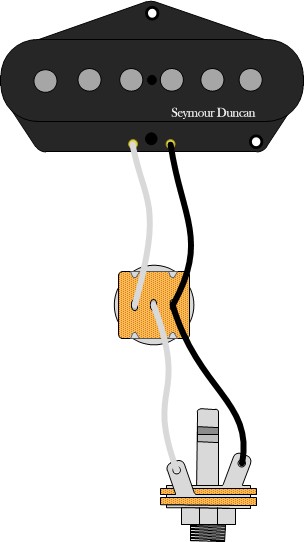

Для корректной работы Kill Switch необходимо, чтобы в позиции «ВКЛ» сигнал был подключён к выходу датчика, а в позиции «ВЫКЛ» он подключён напрямую к земле. Подробнее на схеме:
Следующий элемент схемы, который присутствует во всех электрогитарах, бас-гитарах и прочих инструментов – потенциометр громкости, который выглядит вот так:
Потенциометр обладает тремя контактами. Два крайних контакта предназначены для подключения сигнала и земли (белый и чёрный провод). Средний же контакт предназначен для соединения потенциометра с гитарным гнездом (сигнал).
В конечном итоге мы сможем изменять громкость звучания инструмента. Регулировка осуществляется в две стороны – «на сигнал» (максимальная громкость) или же «на землю» - сигнал отсутствует, звука нет. Или же какое-то среднее значение между ними.
Из схемы видно, что провод «земли» в данном случае припаивается к задней части потенциометра, что обеспечивает его заземление и, как следствие, избавление от фоновых помех.
Следующее, что применяют практически на всех гитарах – потенциометр тона.
Почему практически? На некоторые современные гитары иногда не устанавливают потенциометр тона. Чаще всего такие гитары имеют всего лишь один бриджевый звукосниматель.
В большинстве случаев потенциометр тона используют вместе с тонкомпенсацией, которой посвящена другая статья.
Если кратко, то тонкомпенсация необходима для снижения зашкаливающего уровня высоких частот при выкручивании ручки тона в максимальное положение.
Итак, схема распайки потенциометра тона выглядит следующим образом:
Из схемы видно, что сигнал (белый провод) сначала идёт от звукоснимателя на потенциометр громкости, с потенциометра громкости сигнал идёт на потенциометр тона. Земля (чёрный провод) идёт от звукоснимателя на потенциометр громкости и заземляет его, с места заземления идёт на корпус потенциометра тона для его заземления, после чего провод идёт на гнездо.
Тонкомпенсация распаяна довольно просто: один вывод на землю (корпус потенциометра), второй на средний контакт потенциометра.
Ранее мы рассмотрели простейшие принципы распайки одного звукоснимателя, но как быть, если звукоснимателей два?
На данном предлагаем добавить к существующей схеме распайки еще один звукосниматель. Первое, что необходимо добавить в схему – переключатель. К примеру, 2-х позиционный переключатель, позволяющий переключаться между нековым и бриджевым звукоснимателем.

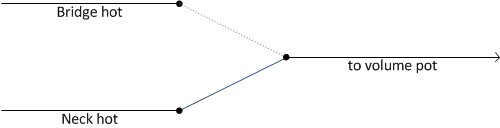

Принцип работы показан на рисунке ниже – переключатель позволяет направить сигнал от звукоснимателя на потенциометр громкости.
Однако на практике практически всегда применяется 3-позиционный переключатель, позволяющий использовать звукосниматели вместе, а не только по отдельности.
Переключатель, который устанавливают практически на все модели гитар типа Telecaster и Stratocaster. Существуют как 3-позиционные, так и 5-позиционные переключатели (для гитар с тремя звукоснимателями). Правда, в некотором случае на гитары с тремя звукоснимателями могут устанавливать 3-позиционный переключатель.
3-позиционный имеет следующие положения: нековый звукосниматель, нековый + бриджевый, бриджевый звукосниматель.
5-позиционный имеет следующие положения: нековый звукосниматель, нековый + средний, средний, средний + бриджевый, бриджевый.
Устройство подобного переключателя простейшее – три или пять контактов, которые имеют параллельное включение.

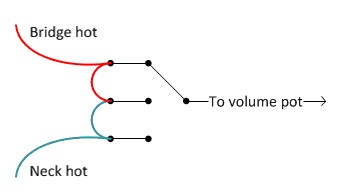

Ниже на рисунке представлена схема работы 3-х позиционного переключателя:
На схеме видно, как именно подключаются звукосниматели к переключателю. Следует помнить, что к переключателю подключается провод «сигнал» (белый).
Из схемы видно, что «земля» (чёрный провод) – подключается ко всем потенциометрам и идёт на разъём. Только белый и зелёный провод идёт на переключатель.
Зелёный провод предназначен для того, чтобы потенциометр громкости мог изменять уровень сигнала во всех положениях переключателя.
Чаще всего устанавливают на гитары типа Les Paul или SG. Всегда имеют 3-позиционное исполнение.
Для примера будем использовать схему распайки с двумя синглами.

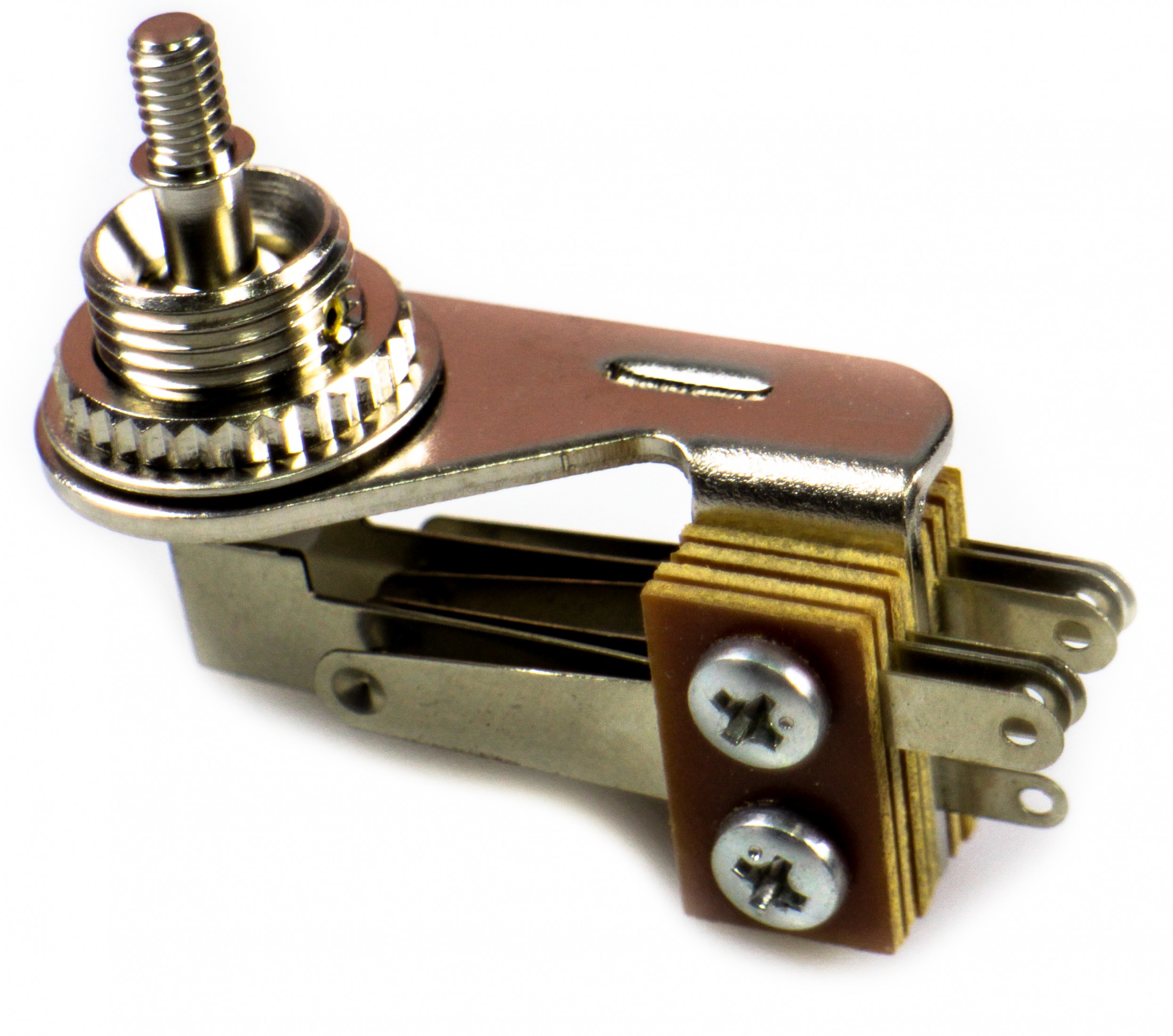

Схема переключения отлична от предыдущего рассмотренного нами типа, однако принцип работы немного отличается. Главное отличие – отсутствие у переключателя рычажного типа скользящего механизма. Считается, что данное отличие обуславливает его надёжность перед скользящим типом. Выглядит подобный переключатель следующим образом:
Распайка аналогична:
В конечном итоге переключатель позволит нам использовать либо нековый, либо бриджевый звукосниматель, либо же нек + бридж.
Итак, основываясь на информации, которая у нас имеется, мы смело можем рассмотреть нижеприведённую схему:
Подключение двух хамбакеров, в целом, аналогично подключению двух синглов, однако хамбакеры, ввиду конструктивных особенностей, имеют больше двух проводов.
Красный и белый провод необходимо соединить и изолировать (при их наличии, чаще всего они уже соединены на производстве и изолированы от ваших глаз).
Зелёный провод и серый необходимо подвести к земле (к потенциометру громкости).
Чёрный провод сначала идёт к потенциометру громкости на крайний левый контакт. При этом чёрный провод выходит с земли на потенциометрах и соединяется со средним контактом переключателя, после чего идёт на разъём.
Белый провод (сигнал) идёт от среднего контакта к переключателю, а от переключателя к разъёму.
Гитары типа Stratocaster – настоящая классика гитарной индустрии. На подобных гитарах чаще всего используют три звукоснимателя типа сингл.
Из схемы ниже видно, что к контактам переключателя необходимо подвести провода сигнала от каждого звукоснимателя.
Далее необходимо подключить потенциометры тона, позволяющие регулировать уровень частот для некового и среднего звукоснимателя. Сделать подобное можно следующим образом:
Так же следует помнить, что от звукоснимателей исходит «земля» (чёрный провод), который необходимо припаять на каждый потенциометр.
Примечание: синяя стрелка – соединение оранжевого провода от потенциометра тона, позволит нам использовать для некового звукоснимателя сразу два потенциометра тона.
Зелёная стрелка – изменение подключения с одного крайнего контакта на другой несколько изменяет сопротивление, однако разницу в звуке в таком случае можно услышать только на очень качественном оборудовании.
Схема распайки 5-позиционного переключателя аналогична 3-позиционному.
Данная статья – лишь основы распайки. Мы надеемся, что вы усвоили основные принципы распайки и работы гитарной электроники.
